스윙 체크 밸브의 작동 원리
스윙 체크 밸브는 단순하고 신뢰할 수있는 기계공을 사용하여 단방향 흐름을 보장하고 역류가 손상되지 않도록합니다. 수동적 보호를 제공하는 방법은 다음과 같습니다.
중력/스프링 보조 폐쇄
힌지 된 디스크가 전방 흐름으로 자유롭게 열리고 자동으로 슬램을 닫습니다 (<5 ms) upon flow reversal or stoppage.
밀봉 메커니즘
디스크는 탄력성 좌석 (EPDM/NITRILE/VITON) 또는 금속 시트에 대해 밀봉하여 누출 제로 (ASME B16.34 클래스 VI 옵션)를 달성합니다.
낮은 저항
풀 포트 설계는 압력 강하를 최소화합니다 (일반적으로<0.02 bar).
실패
외부 전력이 필요하지 않습니다-작동은 순전히 흐름 중심입니다.
스윙 체크 밸브의 주요 장점
역류 방지
역 흐름 손상에 대한 펌프 및 시스템에 대한 중요한 보호.
01
유지 보수가 적습니다
최소한의 마모 구성 요소가있는 단순한 디자인은 서비스 수명이 길어집니다.
02
조용한 작업

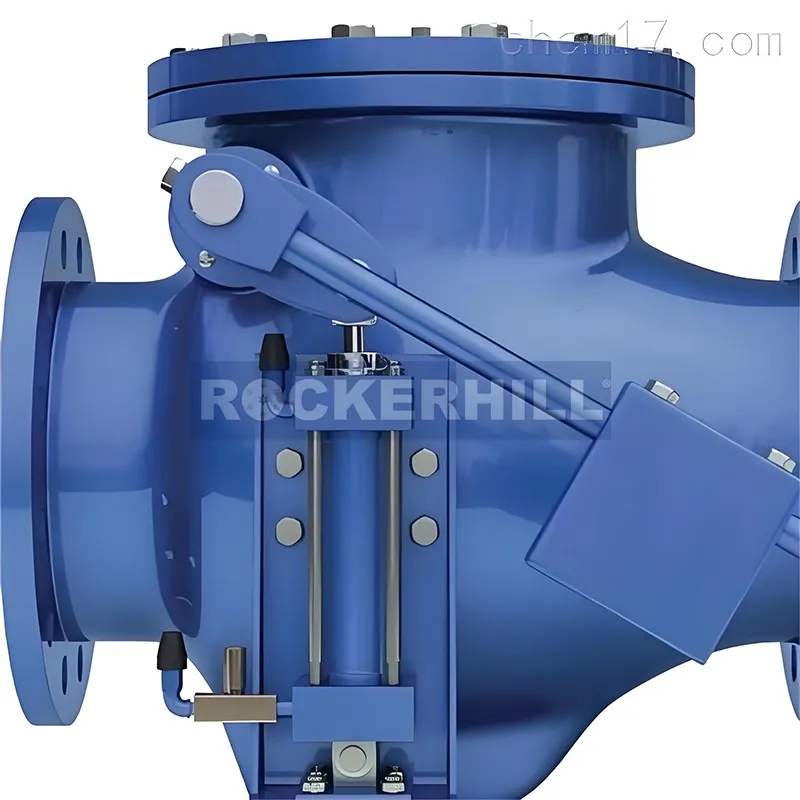

옵션 레버 및 무게 또는 스프링 댐퍼는 워터 망치를 제거합니다.
03
비용 효율적입니다
초기 비용 및 제로 작동 에너지 대 전원 밸브.
04
다재
수평 및 수직 (상향) 설치에 적합합니다.
05
스윙 체크 밸브 설계 사양
|
요소 |
기술 |
혜택 |
|
몸 |
주철, 연성 철, CS, SS316 |
PN10/16/25, ANSI 125/150/300 압력 등급 |
|
디스크 |
SS304/316, 알루미늄 청동 |
부식 저항; 버블 팁 씰 |
|
좌석 |
탄력성 (EPDM/NBR) 또는 금속 |
-20도에서 180도 범위; 화재 안전 옵션 |
|
힌지 핀/부시 |
SS316/청동 |
저속, 내마비 작동 |
|
특징 |
외부 레버 및 무게, 스프링 어시스트 |
커스터마이즈 가능한 폐쇄 속도, 안티 슬라프 |
스윙 체크 밸브 비용 및 성능 비교
|
매개 변수 |
스윙 점검 |
리프트 점검 |
이중 플레이트 점검 |
|
마감 속도 |
빠른 (<100ms) |
중간 |
매우 빠르게 (<30ms) |
|
압력 강하 |
매우 낮습니다 |
중간 |
낮은 |
|
설치 |
수로. & vert. 위로 |
수평 만 |
호. & vert. |
|
발자국 |
더 큰 |
콤팩트 |
대부분의 소형 |
|
비용 |
가장 낮습니다 |
중간 |
더 높은 |
스윙 체크 밸브 응용 프로그램
